喷射型AP等离子清洗机主要应用于电子行业的手机壳印刷、涂覆、点胶等前处理，手机屏幕的表面处理；国防工业的航空航天电连接器表面清洗；通用行业的丝网印刷、转移印刷前处理等。
1.交货检查
每台CRF-APO-DP1010-D设备在出厂前，均经严格之品管，并做强化之防撞包装处理。客户在设备到货时，请即刻进行下列检查步骤。
a.拆封前检查设备外包装是否完好无损。
b.拆封后检查设备是否完好无损。
c.核实设备型号，附件，文件资料是否与装箱清单相符。
如有任何损坏或不符，请及时与代理商、经销商或直接与深圳市诚峰智造有限公司联系。

2.设备安装
本设备在安装之前置于包装箱内，若该机暂不使用，存放时请务必注意下列事项：
a.必须置于无尘垢、干燥之位置。
b.存放位置的相对湿度必须在0％到85％范围内，且无结露。
c.避免存放于含有腐蚀性气体、液体之环境中。
d.最好是包装并存放于车辆及其他运动物体不易碰撞的地方。

2.1.安装方向与空间
为了使设备操作维护方便，请将设备正置于面对操作者位置，并将设备调节至水平；其左右前后与相邻的物品和挡板（墙体）必须保持足够的空间，
设备尺寸：400（长）*200（宽）*326（高）（主机）

2.2.安装环境
a.无水滴、蒸气、粉尘及油污场所。
b.通风良好场所。

3.设备配线
设备配线部分，主要为设备供给电源。本设备采用单相220VAC电源。用户可配置10A容量的三角插座。配置如下图所示电源线，标配线长1.8米。
a.配线时，配线线径规格之选定，请依照电工法规之规定实施配线，以策安全。（此设备要求单股线径≥1.5mm2）。
b.设备接地请按第三种方式接地（接地电阻100欧姆以下）。

4. 设备构成及操作说明
4.1设备构成及特点

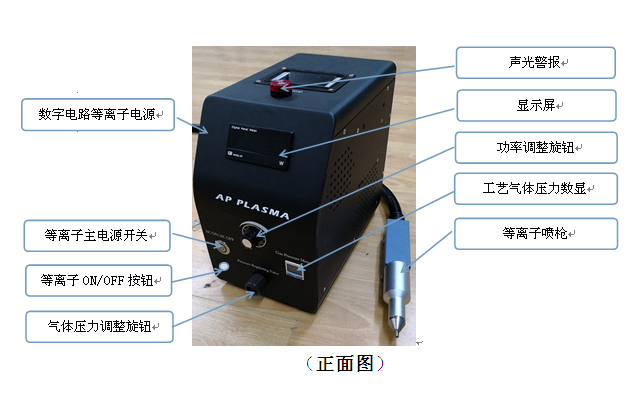

本等离子体表面处理系统主要包括两个部分：数字电路等离子电源及等离子喷枪。


4.1.1设备安装
1）喷头的安装
a、将等离子喷枪安装在适当的固定支架或机械手上，并用适当的固定措施使喷头上的高压电缆、地线和气管不受强力拉扯、磨擦和尖锐物体的刺划。
b、调整喷嘴和被处理工作之间的距离使其为8～12mm之间。（处理距离要根据材质、速度及后续工艺来实验调整，相对距离越近处理强度越大，但过近距离会烧蚀材料）
2）主机的安放
a、设备工作时，主机的风扇和排风窗口不能有物体遮挡。
b、主机四面不要紧贴大面积的铁质面安置，设备四周请离这类材质10cm以上的距离。否则会因涡流损耗而增加电耗和增加设备的温升。

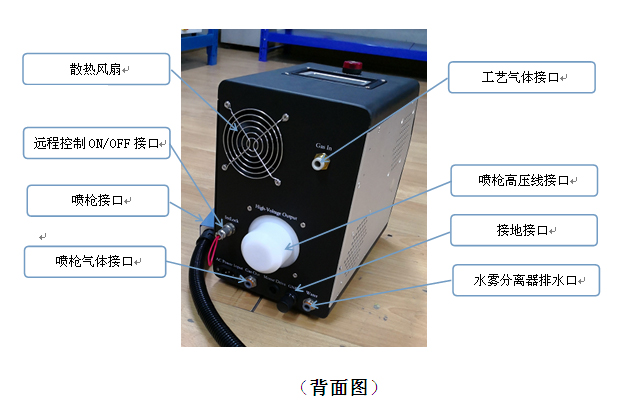

3）喷枪和主机的连接
a、喷头高压电缆的连接：将喷枪和主机连接的高压电缆插头插入喷枪功率线连接接头上并旋紧。
b、喷头地线的连接：将喷头的黄绿双色线固定在地线接线柱上，并接大地地线。
c、气管的连接：将等离子喷头的气管按压进主机上的工艺气体进气接口
上，气源输入压力大于0.4mpa。

4.1.2全桥式数字电路等离子电源
全桥式数字电路等离子电源在常压下给电极施加电压，产生低温等离子体，见图4等离子体电源框图。利用低频转换技术形成低频电压加到电极板上，产生等离子体放电现象，放电后电路会自动调节电压到适当值，保证电路正常稳定放电。
本系统专门设计了专用的全桥式数字电路等离子系统，电路的设计包含Display&MCU、AUX supply、PFC&Main inverter、Transformer、Gas sensor等模块，内含有IGBT功能部件，设计零部件均采用进口部件，使用稳定简约。
4.2．技术参数
输入电压：220V单相
电源频率：25 kHz
输出功率：有效功率300-600W（容量：800W）
控制电路：数字电路
功率因素            0.98
可通入气体          空气（Air）
备注：本装置设计能承受最大输出功率为800W，鉴于安全和技术上的考虑，限制实际使用功率为300-600W。
4.3 .设备操作
4.3.1.设备各部件连接要求
1）工艺气体管路
工艺气体管路，均需采用耐压在0.8mpa以上PU管，管外径为8mm。
2）远程控制ON/OFF接口
远程开关机，电源后面板Remote两管脚接通电源输出开，断开输出功率关，但电源输出功率大小需由前面板设定。
4.3.2.设备操作流程
1）开机前准备
按照说明连接设备主电源，工艺气体管路，互锁，远程控制，警报。设备开启等离子前必须连接等离子喷枪。
2）等离子前准备
a、按下主电源开关，调节设定输出功率。
b、工艺气体气压调节设置，压力表上部进气压力需电源前面板底部气压调节手柄设置，设置时需手柄拔出，设置完成后需向下压锁紧。压力表下部显示是指压力报警点设置值，其左右两个按键增加与减小其压力报警设定值。建议上部气体实际压力大于下部设定压力值2倍以上。
3）进行等离子
各参数调整完成，并确认无异后，按下等离子启动按钮，如下图为本地控制示意图。如已接入远程控制，请远程ON.
注意：
禁止私自拆除、更换设备元件，如需要服务请与我们联系！

6.售后服务
6.1 售后服务
A: 快速的交期，让客户能以快速使用。
B：一年保固期，终身维护。
C：机台故障，收到通知后4-8小时内到达（华南，华东区）其他中国区内24-48小时内到达。
D：华南（深圳）及华东（苏州）备有多台等离子发生器，在24小时内不可修复可免费进行备件借用替换。
